삼각법

third angle projection method

​

물체를 제3각법에 있어서

투영면에 정투영하는 제도 방식.





평면상의 입체로 그려진

물체를 정투영하여

평면으로 제도할때에

쓰이는 방법인데요,

​

독일은 1각법으로도

많이 사용하고,

우리나라와 미국 등은

3각법으로 많이

사용하고 있답니다.



​

출처 : 구글이미지

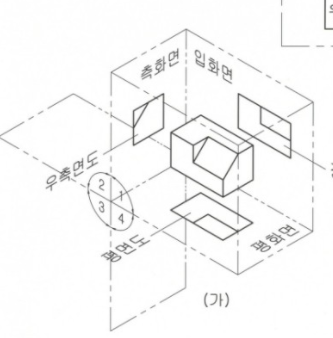

위 사진의

원형안에 반시계방향으로

1~4분면이 나누어져있는데요.

물체를 1각에

놓아두면 1각법,

3각에 두면 3각법이 됩니다!

​



출처 : 상단 유튜브 화면 캡쳐



​

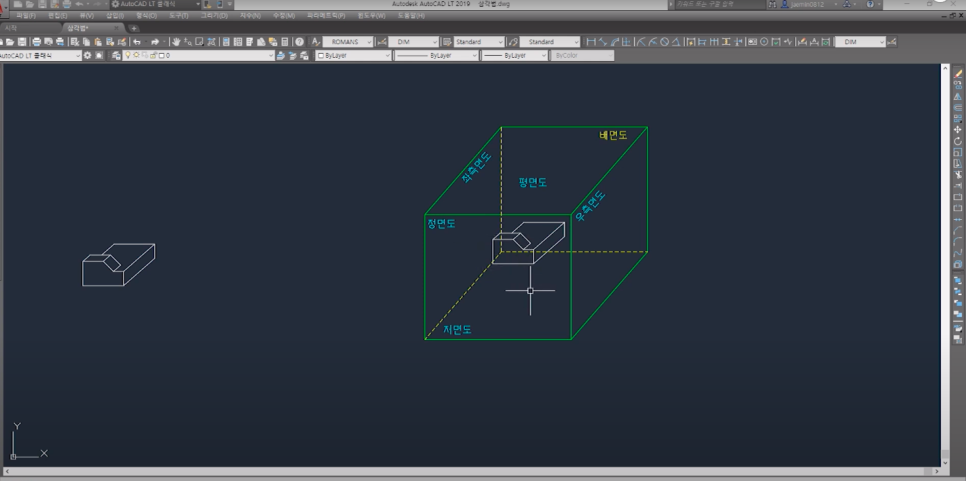

먼저 어떤 입체도형을

유리상자에 넣었다고

생각했을때,

바라본 각각의 위치에 따라

평면도, 배면도,

우측면도, 좌측면도 등으로

나뉘게 됩니다.



​

출처 : 상단 유튜브 화면 캡쳐



​

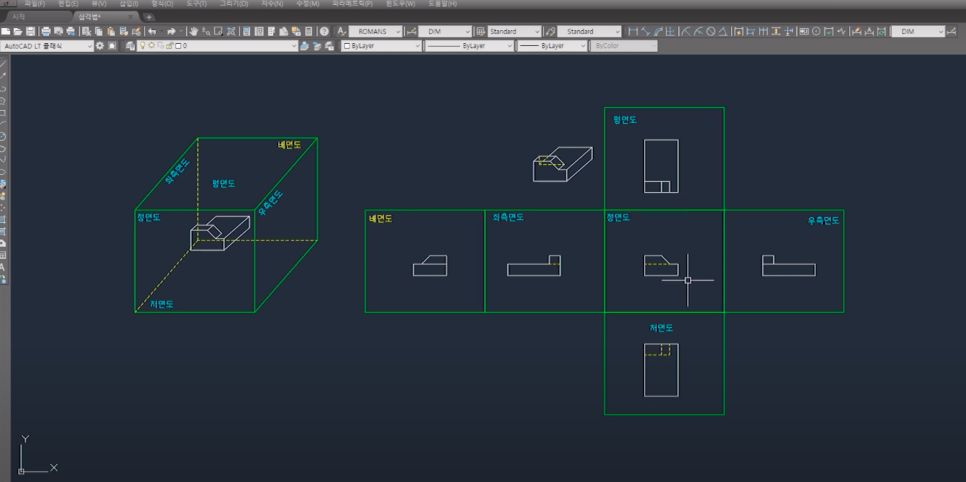

각 위치에서 바라본

도형의 평면도를

제도하는 것이

바로 위와 같은

모양이 됩니다!

​

출처 : 상단 유튜브 화면 캡쳐

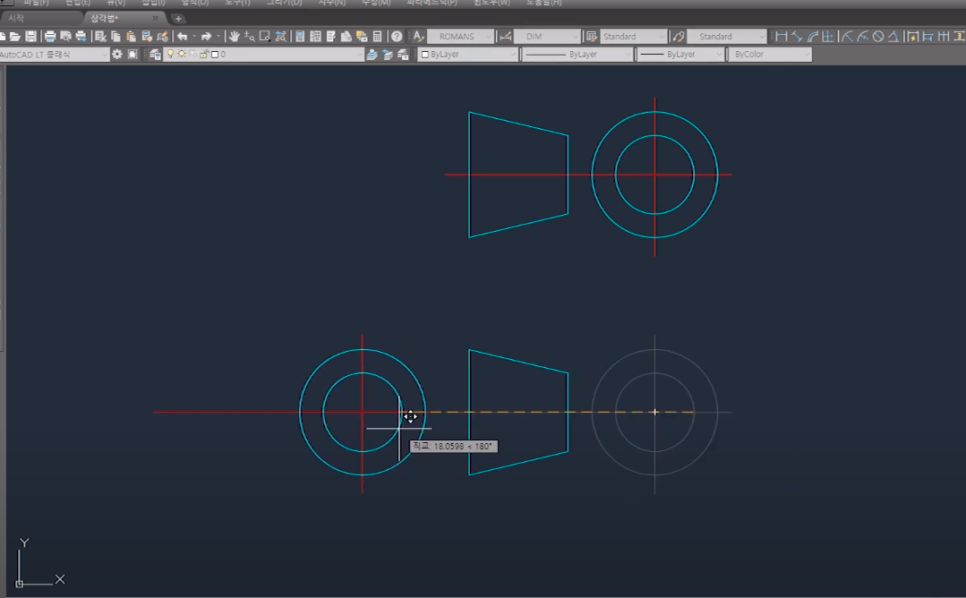

제도종이에 보면

각법에 의한 표기를 위해

위와같은 표시가

되어있는데요,

​

위쪽이 3각법표기

아래쪽이 1각법 표기입니다.

​

헷갈리신다면

위 영상을 한번 쭉

다시 보시길 추천드려요!

이상 3각법

알아보았습니다!

​
